XYZ Lineáris Útú függőleges megmunkáló központ keret

A szálláslekérdezés elküldése
XYZ Lineáris Útú függőleges megmunkáló központ keret
Részletek
Az XYZ lineáris irányú függőleges megmunkálási középső keret, amely FEM-optimalizált XYZ lineáris vezetőpálya-szerkezettel rendelkezik, ez a gép nagy pontosságú és állandó, hosszú távú
Termék besorolás
XYZ Lineáris utas függőleges megmunkáló központ gép
Share to
Leírás

Az XYZ lineáris irányú függőleges megmunkálási középső keret, amely FEM-optimalizált XYZ lineáris vezetőpálya-szerkezettel rendelkezik, ez a gép nagy pontosságú és állandó, hosszú távú



A mechanikai alkatrészek előnyei a gondos anyagválasztásból és az egyes alapelemek pontos megmunkálásából fakadnak.

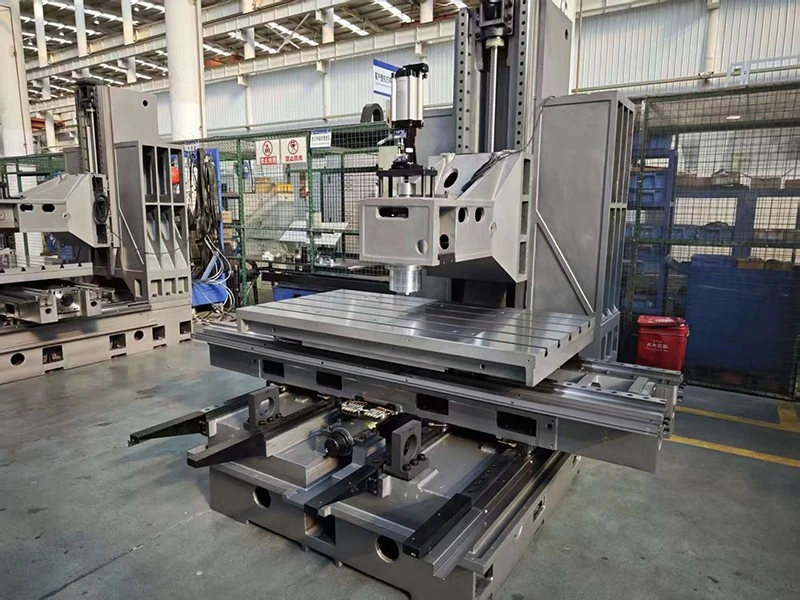

TZLB13



Nagy merevségű öntvény



A keretek GG30-as öntvényekből készülnek, gondosan megmunkálva gyanta homok öntéssel és fa mintával.

Legfelső-szintű importált alapelemek



• Golyós csavarok: A nemzetközileg elismert márkák, például PMI, Hiwin és THK importált golyóscsavarjait használják.

• Csapágyak: Legjobb-márkájú importált csapágyakat, például FAG, NSK és NTN csapágyakat használnak.

• Kuplungok: Importált tengelykapcsolók, például R+W, használatosak.

• nyomásfokozó henger

Importált nagy pontosságú{0}}orsó



Különböző forgási sebességű orsók választékát kínálja, például CTS orsókat, szíj{0}}hajtású orsókat és közvetlen-hajtású orsókat, hogy megfeleljenek a különböző megmunkálási követelményeknek.

Precíziós vezetőpálya



A lineáris vezetőrögzítési felületeket importált, nagy pontosságú{0}}csiszológépekkel finomra csiszolják.

A görgős -típusú és golyós{1}} típusú lineáris vezetők is választhatók az ügyfelek tényleges alkalmazási igényei alapján.

Átfogó védelem és kenés



• Teleszkópos védőburkolat: Az X, Y és Z tengelyek mindegyike rozsdamentes acél teleszkópos védőburkolattal van felszerelve olyan márkáktól, mint például a Keyarrow.

• Központi automata kenőrendszer: A gép központi automata kenőrendszerrel van felszerelve.

Z-tengely ellensúlyozó rendszer



A standard konfigurációban nincs ellensúlyozó rendszer, kiegészíthető, ha az alkalmazás igényli.



Műszaki adatok Egység V6 L850A L970A-II L970A-P L970A-G TZLB11 TZLB12 TZLB13 TZLB15 TZLB18 TZLB20
Kapacitás
X utazás mm 600 800 1100 1200 1100 1200 1200 1300 1600 1800 2000
Y utazás mm 400 550 650 700 650 700 700 800 800 900 900
Z utazás mm 420 550 750 680 680 700 700 800 800 1000 1000
Az orsó középpontja az oszlopcsúszdához mm 456 575 722 772 722 750 785 875 875 950 950
Orsó orr a munkaasztalhoz mm 170-590 120-670 95-845 120-800 120-800 110-810 75-775 85-885 85-885 200-1200 200-1200
Munkaasztal
Táblázat mérete mm 420x700 500x1000 650x1200 700x1300 650x1300 1300X700 1360X710 1500X810 1700X810 2000X900 2200X900
T-nyílások (SZÁM-méret × távolság) mm 3-18×125 5-18x90 5-18x90 5-18x120 5-18x120 5-18×120 5-18×152.5 5-18×147.5 5-18×147.5 5-18×147.5 5-18×147.5
Max. Terhelés kg 300 500 500 1000 1200 1200 1000 1200 1500 2000 2000
Orsó
Orsó kúp / Átm.   BT40/Φ120 BT40/Φ150 BT40/Φ150 BT40/Φ150 BBT40/Φ160 BT40/Φ150 BT50/Φ155 BT50/Φ155 BT50/Φ155 BT50/Φ155 BT50/Φ155
Max. Sebesség fordulat 12000 8000 8000 8000 8000 8000 8000 8000 8000 8000 8000
Az orsómotor teljesítménye ajánlott Kw 5.5/7.5 7.5/11 7.5/11 7.5/11 7.5/11 7.5/11 15/18.5 15/18.5 15/18.5 15/18.5 15/18.5
Táplálás
X golyós csavar mm/mm 32/16 40/16 40/12 40/12 40/12 40/12 40/12 50/10 55/12 50/10 50/10
Y golyós csavar mm/mm 32/16 40/16 40/12 40/12 40/12 40/12 40/12 50/10 50/10 50/10 50/10
Z golyós csavar mm/mm 32/16 40/16 40/12 40/12 40/12 40/12 40/12 50/10 50/10 50/10 50/10
X útmutató mm 30 35 45 45 45 45 45 45 45 45 45
Y útmutató mm 30 45 45 45 45 35 45 45 45 45 45
Z útmutató mm 35 45 45 45 45 45 45 45 45 45 45
X/Y/Z Gyors sebesség m/perc 48/48/48 48/48/48 24/24/24 24/24/24 20/20/20 24/24/16 24/24/16 24/24/16 24/24/16 20/20/16 20/20/16
X meghajtó   közvetlen közvetlen közvetlen közvetlen közvetlen közvetlen közvetlen közvetlen közvetlen közvetlen közvetlen
Y meghajtó   közvetlen közvetlen közvetlen közvetlen közvetlen közvetlen közvetlen közvetlen közvetlen közvetlen közvetlen
Z meghajtó   közvetlen közvetlen közvetlen közvetlen közvetlen közvetlen közvetlen közvetlen közvetlen közvetlen közvetlen
X/Y/Z motor nyomatéka javasolt NM 12/12/22 16/16/22 20/20/20 20/20/20 20/20/20 22/22/22 24/26/30 28/32/36 28/32/36 28/32/36 28/32/36
Más
A gép súlya kg 2500 3500 4200 4500 5200 6300 5200 6400 6600 8000 8200
Z cpunter egyensúly   Nem Nem Nem Nem Nem Nem Nem Nem Nem Igen Igen
